16. Egyszerű algoritmusok tervezése

Ismerkedés a Flowgorithm alkalmazással


  • Folyamatábrák egyszerű elkészítése és működésük kipróbálása.
  • Folyamatábra futtatható programkóddá alakítása.

Letölthető az alábbi webcímről:

https://flowgorithm-org.translate.goog/?_x_tr_sch=http&_x_tr_sl=auto&_x_tr_tl=hu&_x_tr_hl=en


Alkalmazás neve az alábbi szavakból származik:

flowchart - folyamatábra

algorithm - algoritmus


Program indítása után egy üres program folyamatábrája jelenik meg a képernyőn, amely két dobozból (Főprogram, Vége) és egy nyílból áll.

Különböző típusú blokkok más-más színekkel jelennek meg. (átállítható)

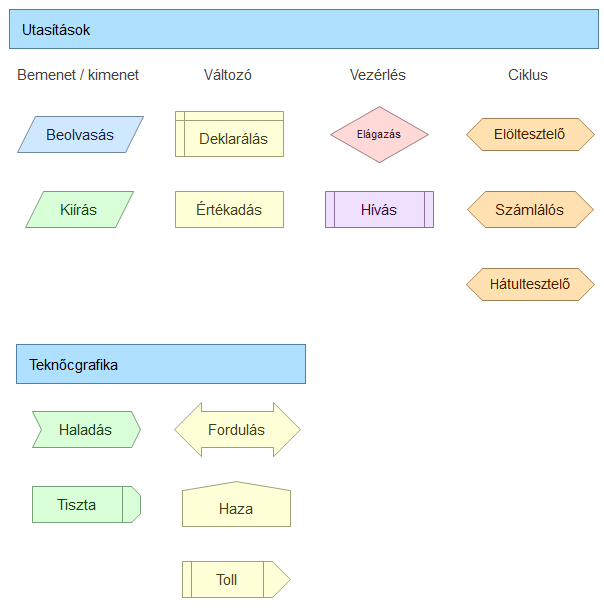

Folyamatábra bővítése új elemmel úgy történik, hogy a két blokk közötti nyílra kell kattintani. Alábbi elemekből választhatunk:

  • Vágólap - korábban vágólapra helyezett elemet illeszthetünk be
  • Utasítások - algoritmuselemek, különböző csoportokba sorolva
  • Egyéb - megjegyzés fűzhető a folyamatábrához, töréspont helyezhető el, amely a tesztelés során lehet fontos


Jobb egérgombbal kattintás az elemen / Kivágás, Másolás, Törlés

VAGY

CTRL + X, CTRL + C, törlés a DEL billentyűvel


Szöveg kiírása:

  • Kiírás utasítás - kezdetben szürke színű, azt jelzi, hogy még módosítani kell.
  • Ráduplázás és a szöveg begépelése
  • Fontos, hogy a szöveget idézőjelek közé kell tenni!
  • OK gomb


Algoritmus kipróbálása:

  • Eszköztáron Futtatás ikon

Megjelenik a Konzol nevű ablak, benne a kiírt szöveg


Deklarálás:

Első használat előtt meg kell adni a változó nevét és típusát. A típus arra utal, hogy milyen jellegű adatot tárolunk benne. Lehet pl. szöveg, egész szám, valós szám, logikai érték.


Adat beolvasása változóba és kiíratása:

Deklarálás blokk - ráduplázás - változó neve (gyümölcs) és típusa (szöveg)

Beolvasás blokk - ráduplázás - megadjuk a változó nevét (gyümölcs)

Kiírás blokk - változó nevének megadása, nem tesszük idézőjelek közé


Beolvasott szöveg jobbra, a kiírt szöveg balra igazítottan jelenik meg és a színük is különbözik.


Szöveg összefűzésére szolgál: &


Kiírás módosítása, hogy ne csak a gyümölcs nevét írja ki:

"A kedvenc gyümölcsöd: " & gyümölcs & ". Én is nagyon szeretem!"



Felhasznált irodalom:


Digitális kultúra tankönyv 8 Oktatási Hivatal NAT 2020

Kódgép programozási útmutató lépésről lépésre 4. Napraforgó Könyvkiadó, Budapest
